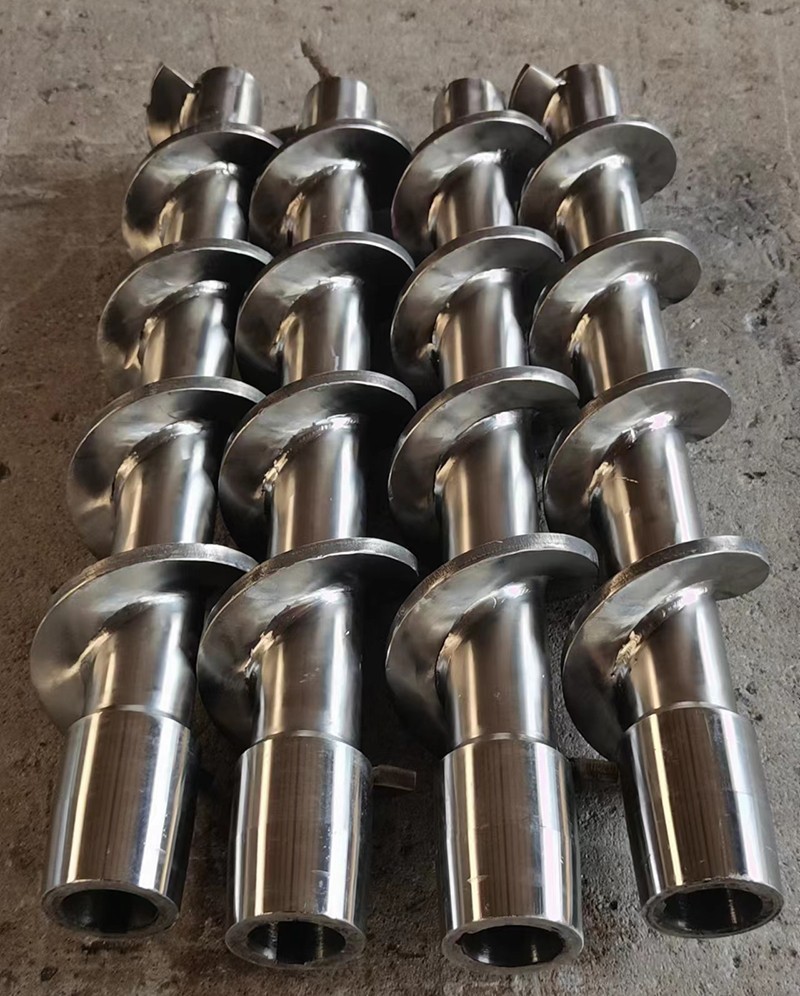

螺（luó）旋絞龍葉片該如何焊接？

　　螺旋絞龍葉片作（zuò）為輸送設備中的核心部件，其焊（hàn）接質量直接影響設備的（de）輸（shū）送效率（lǜ）與使用壽命。無論是農（nóng）業飼料加工、化工原（yuán）料輸送，還是環保汙泥處理領域，掌握螺旋絞龍葉片的焊接技術都是保（bǎo）障設備穩定運行（háng）的關鍵。本文（wén）將從焊接前準備、工藝選擇、操作要點（diǎn）及質量檢測四大維（wéi）度，係統解析螺旋絞（jiǎo）龍葉片的焊接全流程。

　　📍一、焊接前準（zhǔn）備（bèi）：基礎決定成敗

　　1.材（cái）料適配性（xìng）檢查
　　螺（luó）旋絞龍葉片（piàn）的材質通常為碳鋼（如Q235、Q345）或不鏽鋼（如304、316L），需根據輸送介質的特性選擇。例（lì）如，輸送腐蝕性介（jiè）質時需選用不鏽鋼材質，而普通物料輸送（sòng）則可（kě）采用碳鋼。焊接前需確認材料化學成分與力學性能符合（hé）標準，避免（miǎn）因（yīn）材質不匹配導致焊縫開裂或腐蝕（shí）。
　　2.葉片幾何精度校準
　　葉片的螺距、直徑、厚度等參數需嚴格（gé）符合設計圖（tú）紙要求。使用卡尺、螺（luó）旋測微器等（děng）工具測量葉（yè）片（piàn）邊緣（yuán）厚度，確保均勻性；通過樣板或激光檢測設備校驗螺（luó）距（jù）精度（dù），偏差需控製（zhì）在±1mm以內。若葉片存在變形（xíng），需通過機械矯正或火焰矯正恢複形狀。
　　3.焊接環境控製

　　焊接環境需滿足以（yǐ）下條件（jiàn）：溫度≥5℃，濕度≤80%，風速≤2m/s（戶外作業需搭建防風棚）。對於不鏽鋼（gāng）螺旋絞龍葉（yè）片，需（xū）在潔淨（jìng）環（huán）境中操（cāo）作（zuò），避免鐵（tiě）離子（zǐ）汙染（rǎn）導致焊（hàn）縫生鏽。同（tóng）時，需清理焊接區域20mm範圍內的油汙、鐵鏽（xiù）等雜質，露出金屬光澤。

　　📍二、工藝選擇：方法決定（dìng）效率與質量

　　1.手工電弧焊（SMAW）
　　適用於碳（tàn）鋼葉片的現場修複或小批量生產。選用E4303（酸性焊（hàn）條）或E5015（堿性焊條），前者操作性好但抗裂性較弱，後者（zhě）需嚴（yán）格烘幹（350℃保溫1小時）但焊縫強度更（gèng）高（gāo）。焊（hàn）接時采用短弧操作，控製熔池溫度，避免燒穿或未熔（róng）合。
　　2.氣體保護焊（GMAW/MIG）
　　碳鋼與不鏽（xiù）鋼葉片（piàn）的（de）通用焊接方法。碳鋼采用CO₂或混合氣體（80%Ar+20%CO₂）保護，不鏽鋼（gāng）則需純Ar保護。焊絲直徑根據板厚選擇（1.2mm適用於6-12mm板厚），焊接電流控製在180-250A，電壓22-26V。該方法（fǎ）效率高、變形小，但需注意防風措施。
　　3.埋（mái）弧焊（SAW）

　　適用於大（dà）直徑螺旋絞龍葉片（piàn）的（de）批量生（shēng）產。采用H08MnA焊絲配合HJ431焊劑，焊接（jiē）電流600-800A，電壓32-36V。該方法熔深大、焊縫（féng）質量穩定，但需配（pèi）備（bèi）自動送絲機構與導軌，設備成本較高。

　　📍三、操（cāo）作（zuò）要點：細節決定成敗

　　1.定位與固定
　　將螺（luó）旋絞龍葉片平放（fàng）在專用工裝上（shàng），通過夾具固定（dìng）防止焊（hàn）接變形。對於螺旋結構，需采用分段焊（hàn）接法，每段長度控製在300-500mm，焊接完成後冷卻至室溫再焊接下一段。
　　2.焊接順序（xù）規劃
　　采用對稱焊接法減少變形：先焊（hàn）接螺旋絞龍葉（yè）片邊（biān）緣，再焊接螺旋中（zhōng）間區域；對於多層多（duō）道焊，需逐層（céng）清理（lǐ）焊渣並檢查焊縫質量。不鏽鋼葉片焊接時，需從一端（duān）向（xiàng）另一端連（lián）續（xù）施（shī）焊，避（bì）免中途停頓導致熱影（yǐng）響區晶（jīng）粒粗大（dà）。
　　3.參數動態調整

　　根據板厚與焊接位置實時調整參數：打底焊時電流減小（xiǎo）10%-15%防止燒穿，填充焊時電流恢複正常，蓋麵（miàn）焊時電壓降低2-3V以改善（shàn）焊縫成型。對於碳鋼葉片，可在焊縫兩（liǎng）側10mm範（fàn）圍內預（yù）熱至（zhì）100-150℃，減緩冷卻速度防（fáng）止裂紋。

　　📍四、質量檢測：嚴控每一道工序

　　1.外觀檢查
　　焊縫表麵應均勻、平（píng）滑，無氣孔、夾渣、裂紋等缺陷。使用（yòng）放大鏡（jìng）（5-10倍（bèi））檢查焊縫與母材過渡區域，確保無咬（yǎo）邊（深度（dù）≤0.5mm，長度≤10%焊縫長度）。
　　2.無損檢測
　　碳鋼螺旋絞龍葉片采用磁粉檢測（MT）檢查表麵裂紋，不鏽鋼葉片采用滲透檢測（PT）。對於關鍵部位，需進行超聲波檢測（UT）或射線檢測（RT），確（què）保焊縫內部無未熔合、未焊透（tòu）等缺（quē）陷。
　　3.力學性能測試
　　按標準（zhǔn）切割焊縫試樣，進行拉伸（shēn）、彎曲、衝擊試驗。碳鋼（gāng）葉片焊縫抗拉強度需≥母材的90%，不（bú）鏽鋼葉片需≥母材的85%；彎曲（qǔ）試驗時，焊（hàn）縫中間彎曲180°後無裂紋。
　　螺旋絞龍葉片的焊接是一項係（xì）統性工程（chéng），需從材料、工藝、操作（zuò）到檢測全流程（chéng）把（bǎ）控。通過科學選擇（zé）焊接方法、嚴格（gé）遵循操作規（guī）範、實施多維度質量檢（jiǎn）測（cè），可顯著提升葉片的焊接質量與使用壽命，為輸送設備的穩定運行提供堅實保障。
