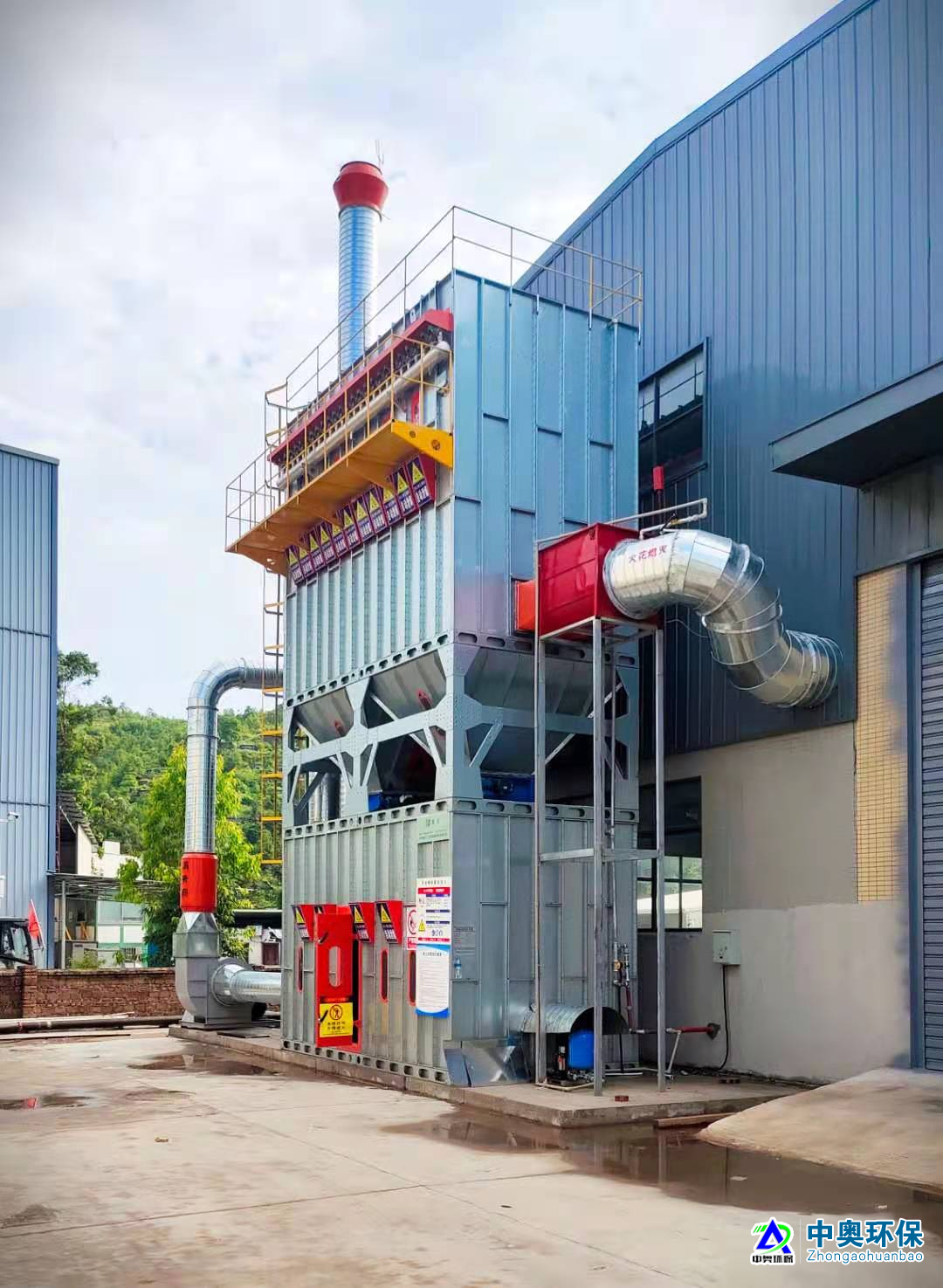

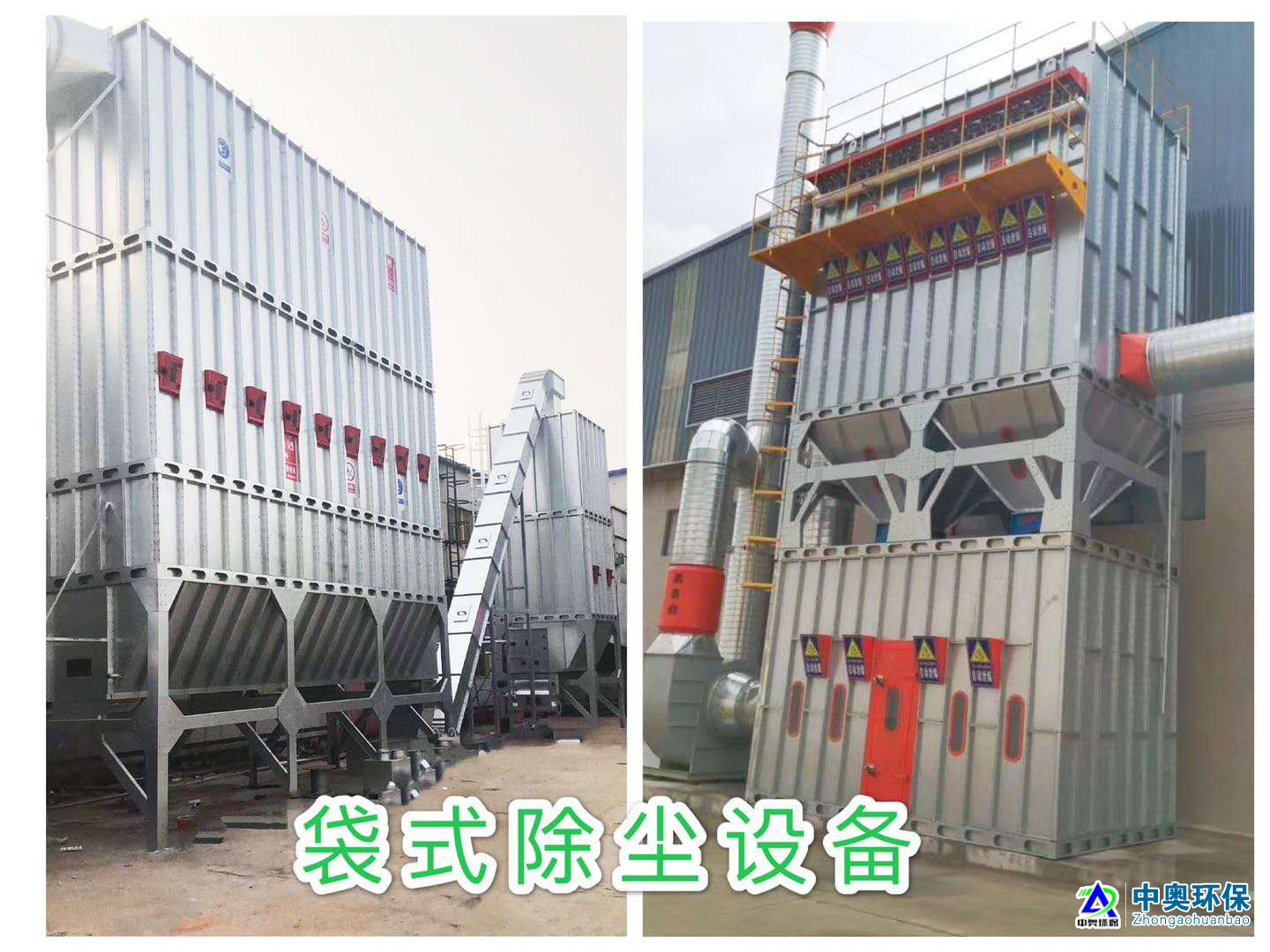

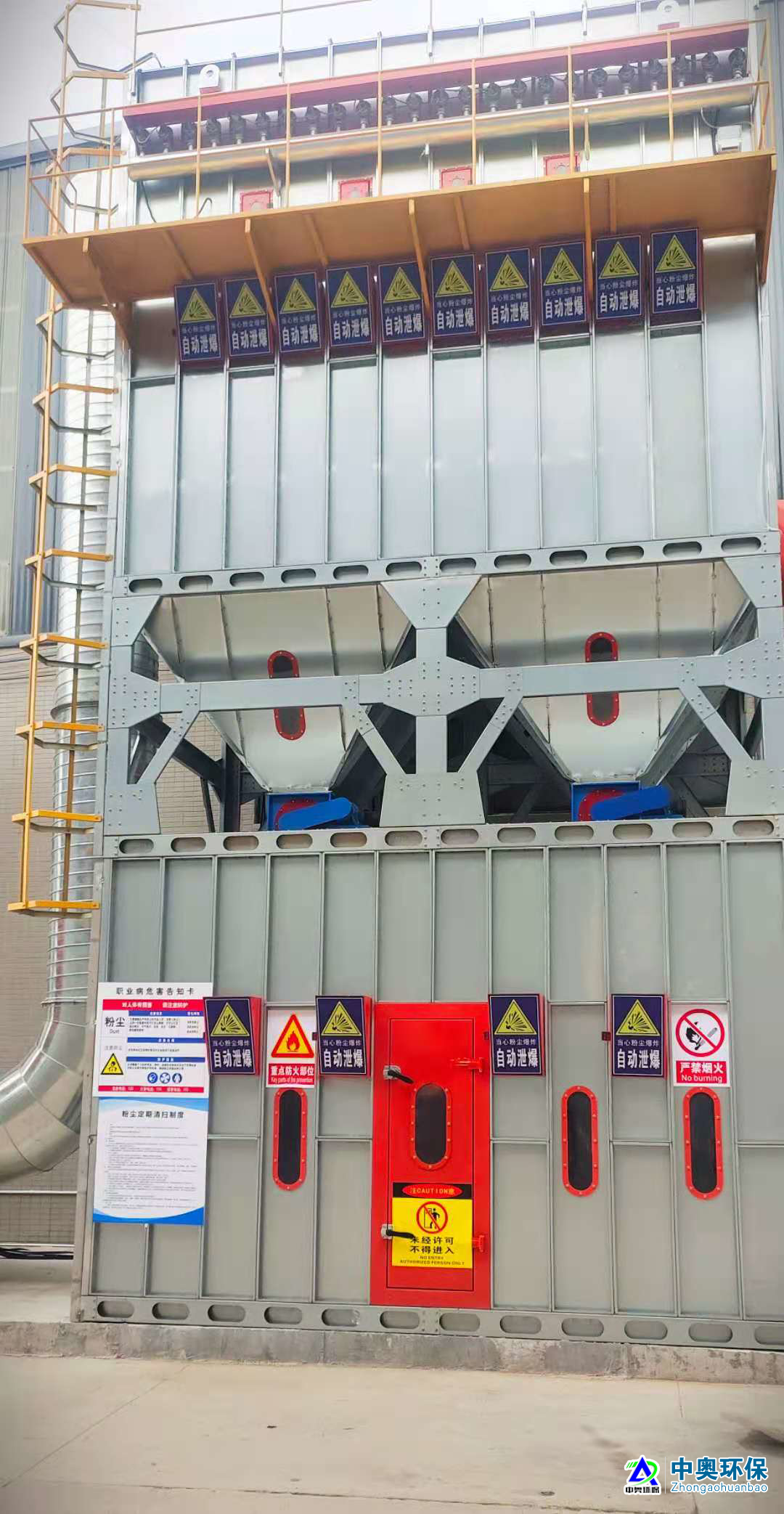

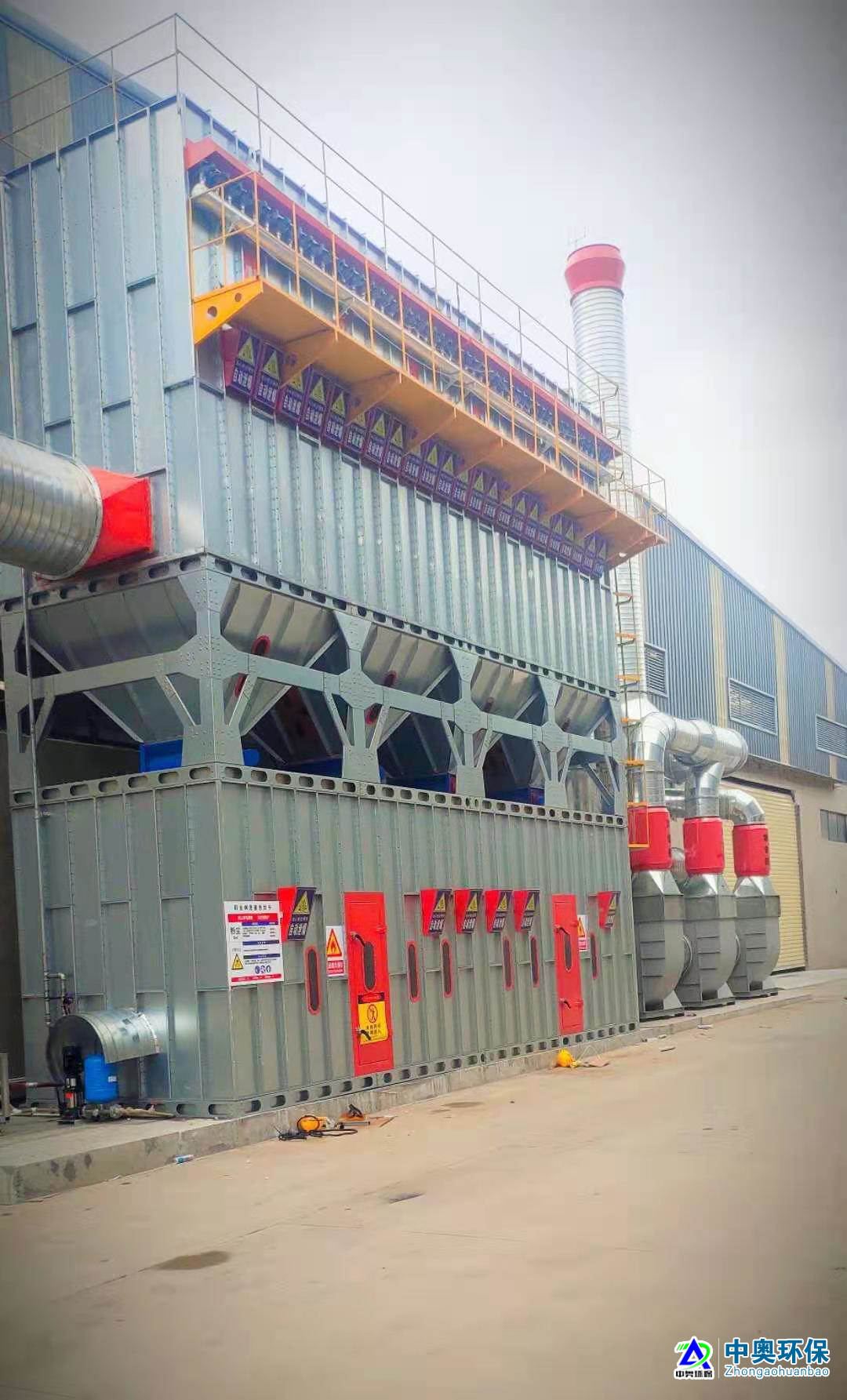

ZAHB-JC型脈衝濾袋式除塵器是一種新型的先進的布袋除塵器。該除塵器具有占地麵積小、除塵效率高、工作阻力低、維護簡單及運行可靠等優點，適用於細微粉塵的工藝回收和除塵淨化。濾袋材料選用防靜電滌綸絨針刺氈，排放濃度低於10mg/m3，達到人體呼吸的要求。
設備原理圖
本設備在係統主風機的作用下，含塵氣體從除塵器的進風口，進入除塵器的預收塵室，含塵氣流在擋流板碰擊下氣流便轉向流入灰鬥。同時，流速減慢，在慣性及粉塵的作用下，較粗顆粒粉塵直接落入灰鬥並從排灰機構卸出，起到了預收塵的作用，其它較輕細粉塵隨氣流向上吸附在濾袋的外表上，過濾後幹淨的氣體透過濾袋進入上箱體並匯集出風管排出。隨著過濾工況持續，積聚在濾袋外表麵上的粉塵將越積越多，相應就會增加設備的運行阻力， 采用脈衝控製氣體自動反吹清灰，從而保證濾袋持續工作的透氣性，如此逐排循環清灰。含塵氣體由下部敞開式法蘭進入過濾室，較粗顆粒直接落入灰倉，含塵氣體經濾袋過濾，粉塵阻留於袋表，淨氣經袋口到淨氣室，由風機排入大氣。當濾袋表麵的粉塵不斷增加，程控儀開始工作，逐個開啟脈衝閥，使壓縮空氣通過噴口對濾袋進行噴吹清灰，使濾袋突然膨脹，在反向氣流的作用下，賦予袋表的粉塵迅速脫離濾袋落入灰倉，粉塵由卸灰閥排出。 除塵器主要由上箱體、中箱體、灰鬥、進風均流管、支架濾袋及噴吹裝置、卸灰裝置等組成。
設備特點
ZAHB-JC15型脈衝濾袋式除塵器與國內常用的脈衝布袋除塵器相比具有以下特點：
1）、脈衝濾袋式除塵器采用壓縮空氣脈衝反吹係統， (采用上海袋配脈衝閥，其易損件膜片的使用壽命超過100萬次)，並由智能控製器控製，自動化程度高，性能穩定；
2）、脈衝濾袋式除塵器的濾袋采用優質針刺氈，除塵效率高、使用壽命長、透氣性好、清灰容易、降低能耗
3）、袋式除塵器殼體按直線型進口設計，減輕濾袋負荷。受力均勻，抗爆性能好；
4）、反吹風作用距離大，可采用長濾袋，充分利用空間，占地麵積小；
5）、采用圓形布袋在長方型箱體內布置，結構簡單、緊湊，過濾麵積指標高。布袋骨架采用冷拔絲焊接結構，在脈衝噴灰的過程中產生抖動和晃動，布袋振幅大，隻需要一次振擊，即可抖落積塵，有利於提高濾袋壽命，同時該結構方便更換布袋，；
6）、在粉塵黏度小的情況下，用除塵器的阻力作為信號，通過脈衝控製儀，可自動控製往複反吹清灰，視入口濃度高低，自動調整清灰周期。
