設備原理圖
治理工藝
有機廢氣汙染物種類繁多,特性各異,因此相應采用的治理方法也各不相同,常用的有:冷凝法、吸收法、燃燒法、催化法、吸附法等;近年來由國外也發展出一些新的工藝技術:生物法、膜分離法等;以下對各工藝作簡要對比介紹。
冷凝法
本法是根據氣態汙染物在不同的壓力和不同的溫度下具有不同的飽和蒸氣壓,可通過降低溫度和加大壓力使某些氣態汙染物凝結成液體,達到淨化、回收的目的。冷凝法運行費用較高,適用於高濃度和高沸點VOCs的回收,對於低濃度有機廢氣此法不適用;單純的冷凝法往往不能達到規定的分離要求,故此方法常作為吸附、燃燒等淨化高濃度廢氣的預處理過程。

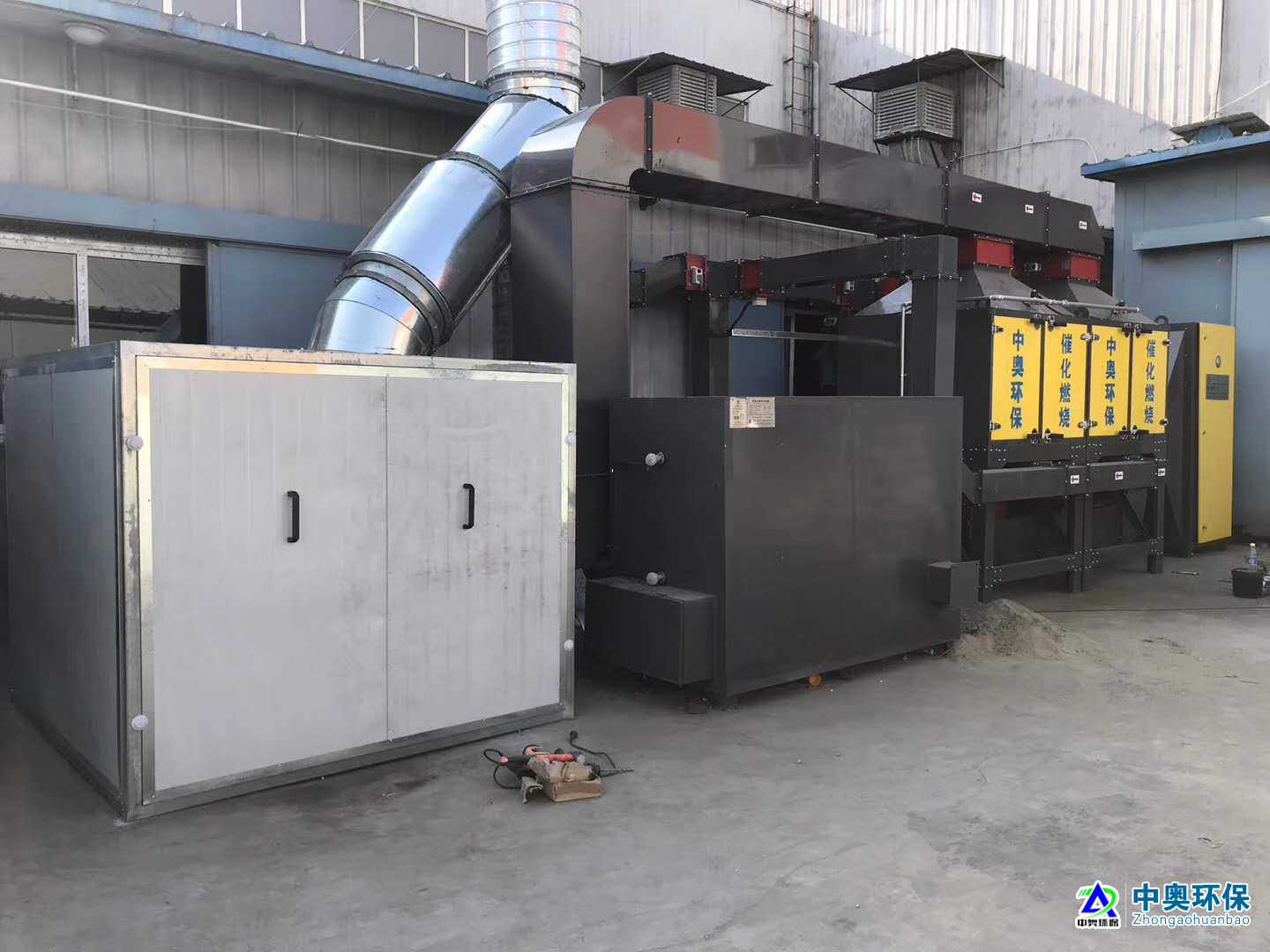

RCO催化燃燒設備圖
吸收法
吸收法可分為化學吸收和物理吸收,大部分有機廢氣不宜采用化學吸收。物理吸收的吸收劑應具有與吸收組分有較高的親和力,低揮發性,同時還應具有較小的揮發性,吸收液飽和後經解析或精餾後重新使用。本法適合於中高濃度的廢氣,但要選擇一種廉價高效的低揮發性吸收液比較困難,需要同時考慮的因素包括溶解度、選擇性、揮發性、粘度、燃點、再生性及毒性等等,同時二次汙染問題較難解決,淨化效果不理想。也常作為廢氣治理過程中的預處理過程,同時可起到冷卻降溫、預除塵的作用。

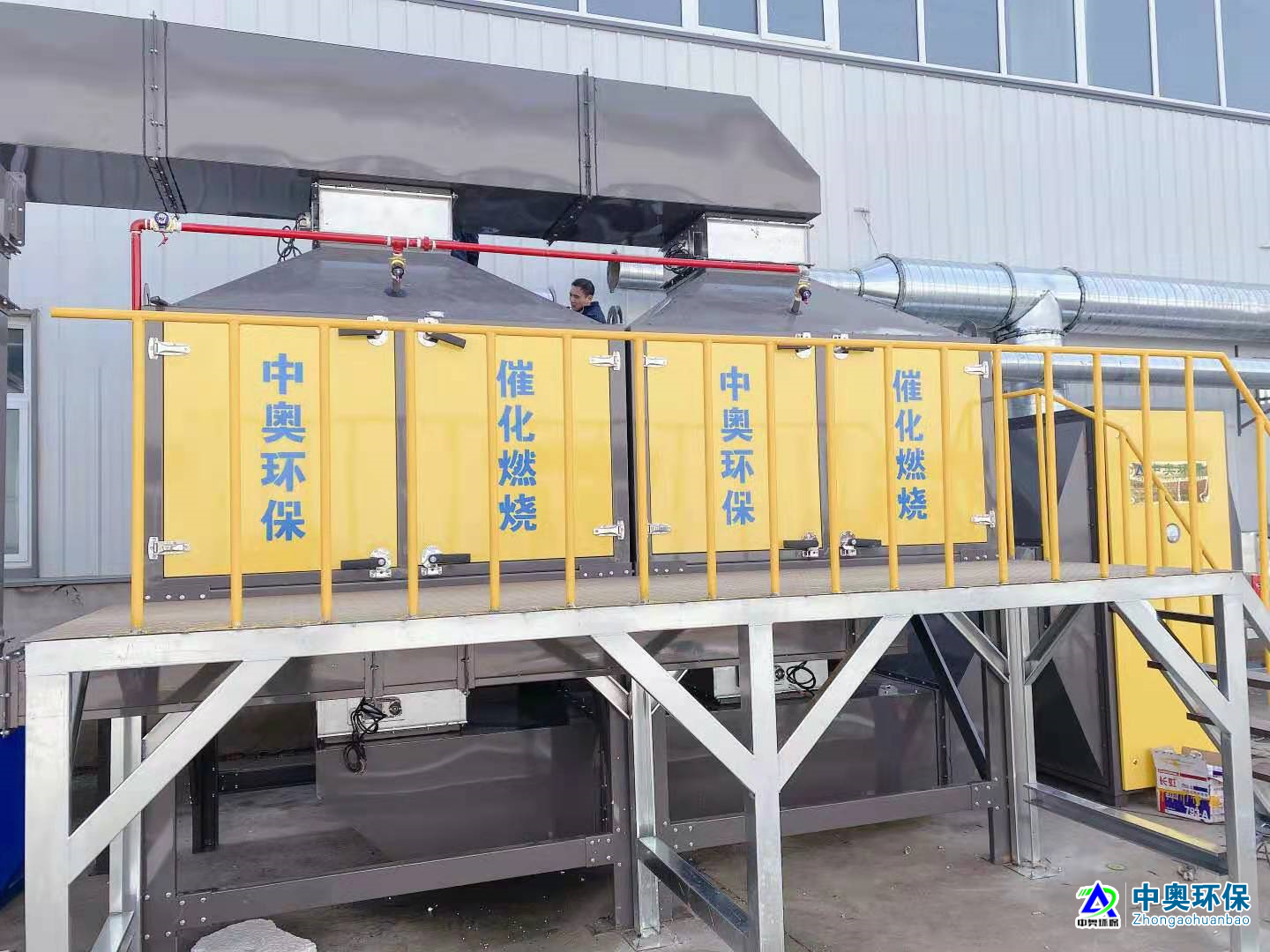

RCO催化燃燒設備圖
直接燃燒法
本法亦稱為熱氧化法、熱力燃燒法,主要用於高濃度VOCs廢氣的淨化。對於自身不能燃燒的中低濃度尾氣,通常需助燃劑或加熱,能耗大,運行成本比催化燃燒法高10倍以上;運行技術要求高,不易控製與掌握。此法在國內基本上未獲推廣,僅有少數廠家引進國外治理設備應用於較高濃度和溫度的製罐印鐵業廢氣治理中,但終因能耗大及運行不穩定,難以正常運轉。

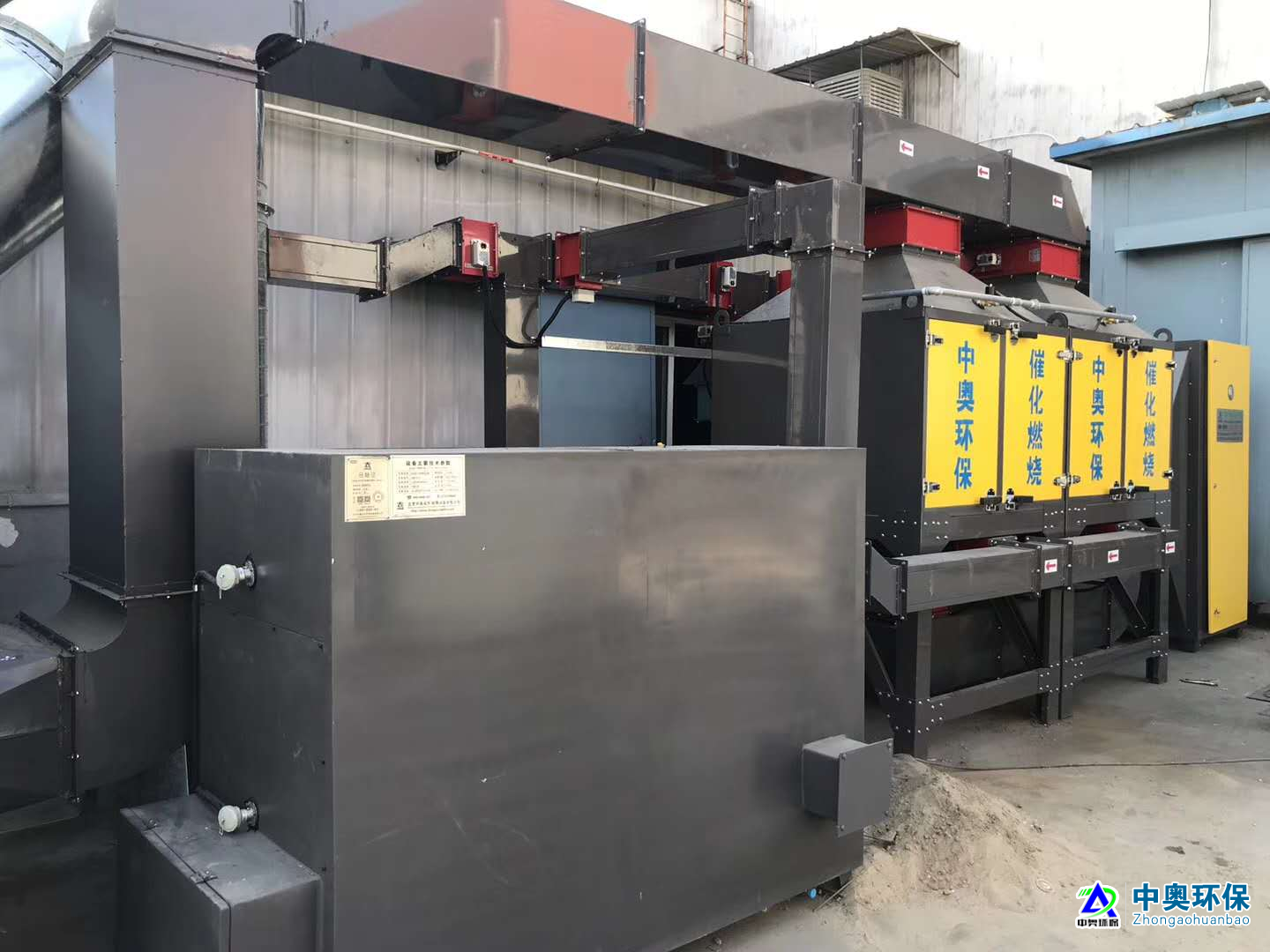

RCO催化燃燒設備圖
催化燃燒法
該法的優點是催化燃燒為無焰燃燒,安全性好,本法的特點:起燃溫度低,節約能源;淨化率高,無二次汙染;工藝簡單,操作方便,安全性好;裝置體積小,占地麵積少;設備的維修與折舊費較低。該法適用於高溫、中高濃度的有機廢氣治理,國內外已有廣泛使用的經驗,效果良好。

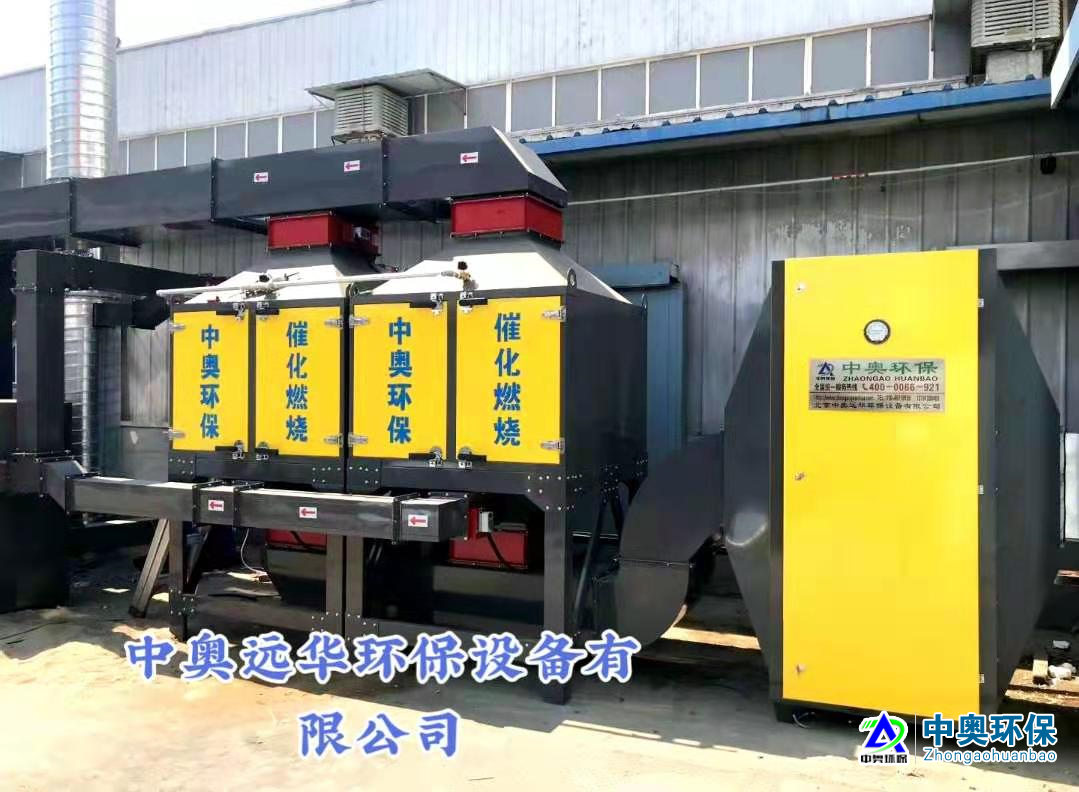

RCO催化燃燒設備圖
直接活性炭吸附
有機廢氣通過活性炭的吸附,可達到95%的淨化率,設備簡單、投資小。活性炭達到飽和時吸附量約35%,應用於淨化設備可取20~25%的吸附量,即每噸活性炭可吸附200~250kg的有機氣體。由於係統不能對吸附飽和的活性炭進行再生,要求經常更換活性炭以保證淨化效果,導致裝卸、運輸等過程中造成二次汙染,並且經常更換的活性炭需要量很大,材料損耗大,運行費用相當高。

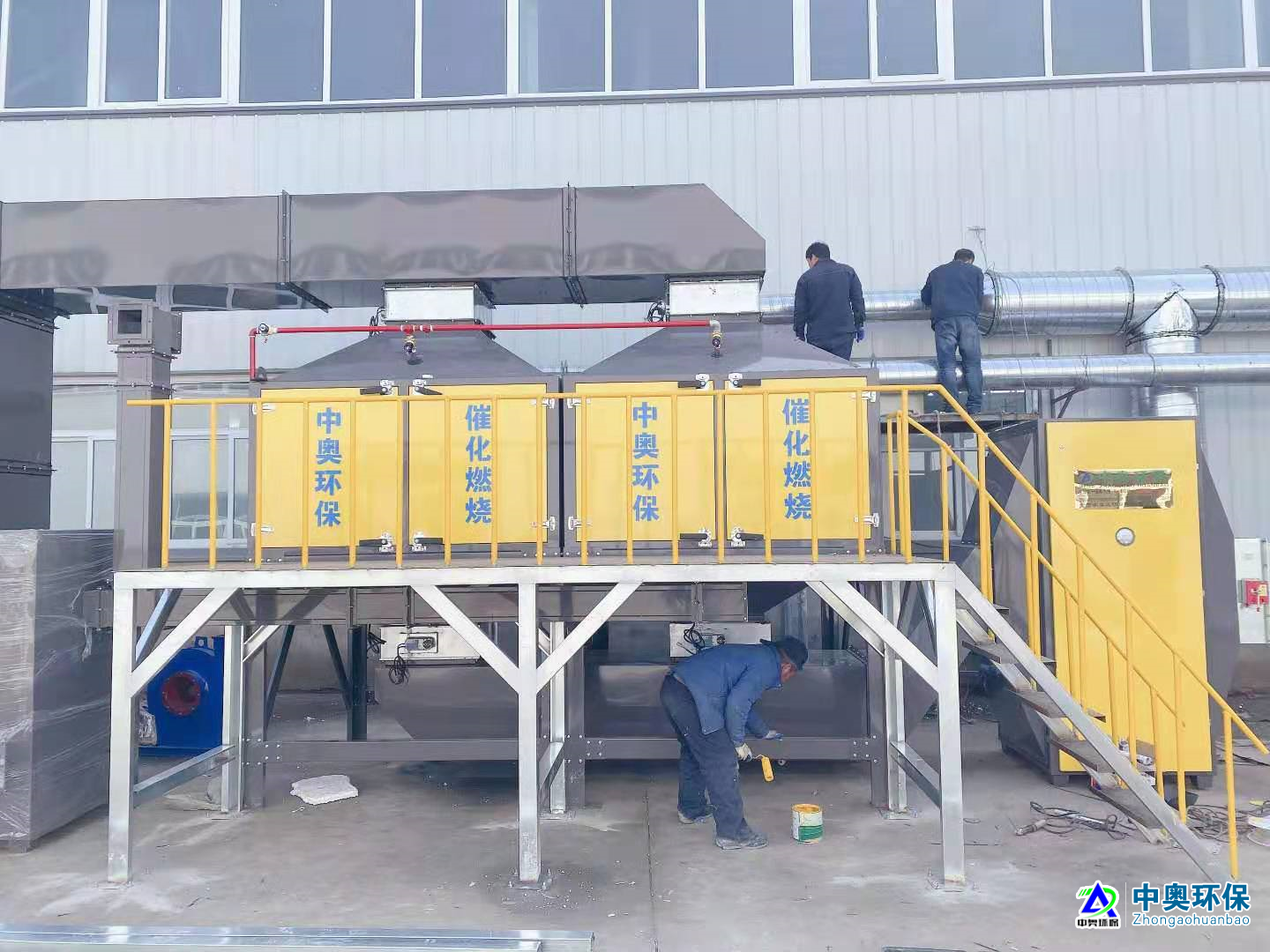

RCO催化燃燒設備圖
吸附-回收法
該法利用纖維活性炭或顆粒炭等吸附劑吸附有機廢氣,吸附接近飽和後用過熱水蒸汽反吹活性炭進行脫附解析,水蒸汽與脫附出來的有機氣體經冷凝形成有機溶劑,在油水分離器中自動進行分離,以回收有機溶劑。
該工藝適用於對中、高濃度,中、小風量,有回收價值的廢氣進行治理。若排放的有機氣體組份單一,回收得到的有機溶劑可滿足於工業生產需求,既解決了環境問題,又為企業創造了經濟價值。若有機氣體成份複雜,回收後不能直接用於生產,需要再進行精餾、萃取、分離等後繼工作,不但造成二次汙染,而且大大大增加了治理成本。

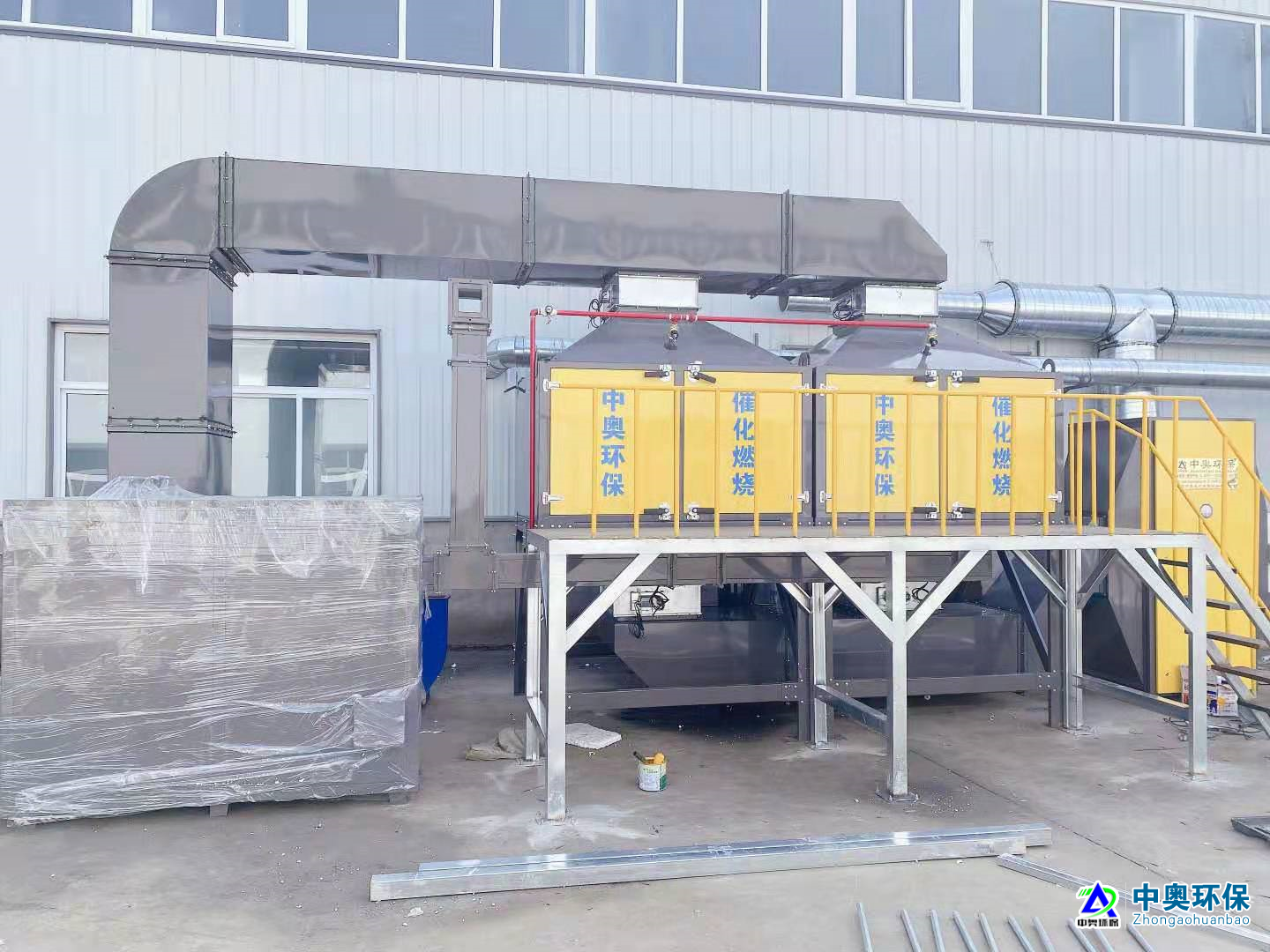

RCO催化燃燒設備圖
新型吸附-催化燃燒法
應用新型活性炭(多為蜂窩炭或纖維炭)吸附濃縮低濃度的有機廢氣,吸附接近飽和後引入熱空氣加熱活性炭,使有機廢氣脫附出來進入催化燃燒床進行無焰燃燒淨化處理,熱氣體在係統中循環使用或增設二級換熱器進行熱能回收。該法將低濃度的有機廢氣通過活性炭將其濃縮成高濃度的有機廢氣再通過催化燃燒床將其徹底淨化。該法吸取了吸附法和催化燃燒法的優點,克服了各自單獨使用的缺點,解決了治理低濃度、大風量有機廢氣存在的難題,是目前國內治理有機廢氣的成熟、實用的方法。

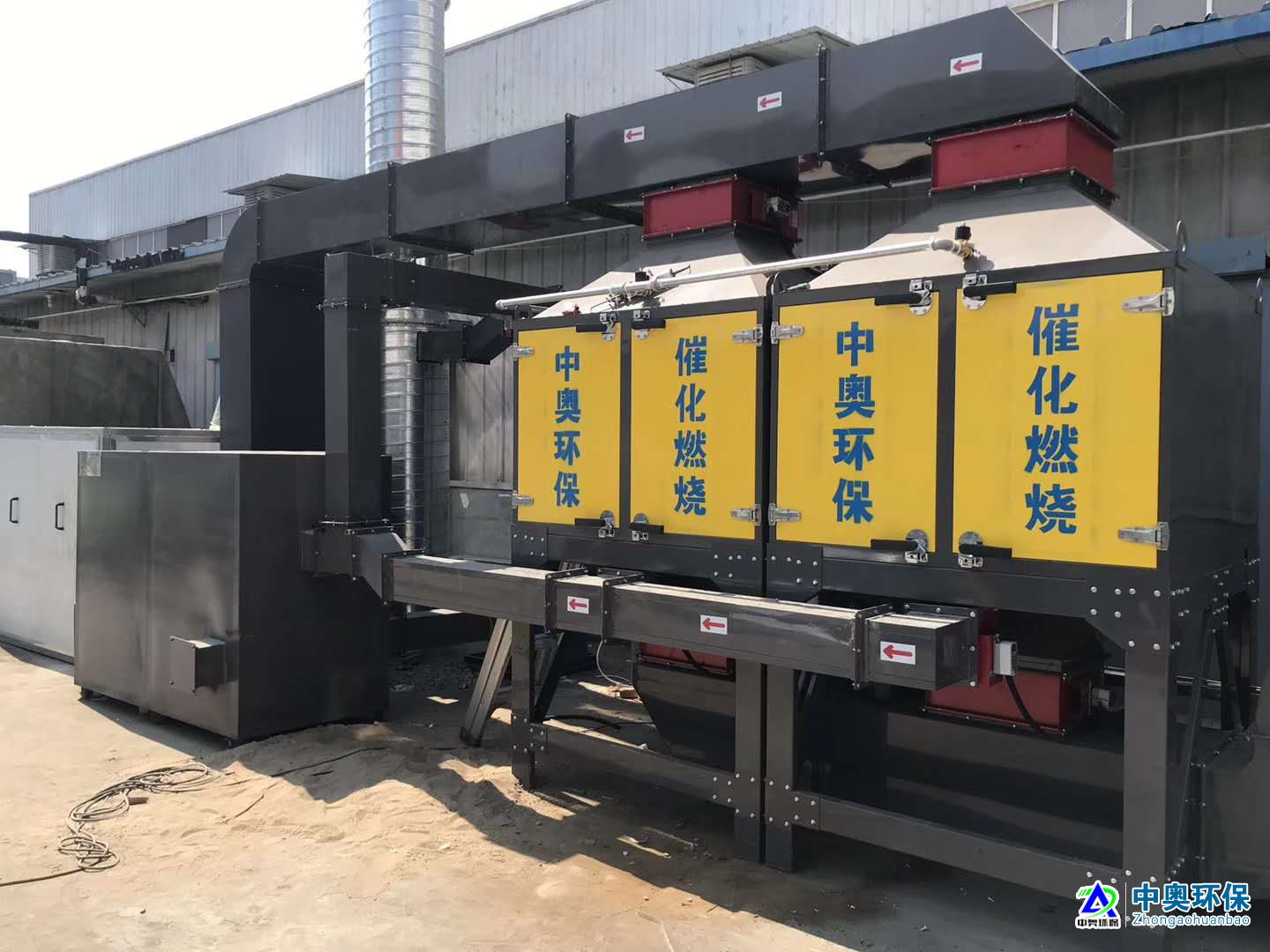

RCO催化燃燒設備圖
生物法
該法是基於成熟的生物處理汙水技術上發展起來,具有能耗低、運行費用少的特點,在國外有一定規模的應用。其缺點在於汙染物在傳質和消解過程中需要有足夠的停留時間,從而增大了設備的占地,同時由於微生物具有一定的耐衝擊負荷限值,增加了整個處理係統在停啟時的控製。該法目前在國內汙水站廢氣治理中有少量應用,對工業廢氣治理的應用很少。
RCO催化燃燒設備圖
膜分離法
該法是利用有機蒸氣與空氣透過膜的能力的不同而使二者分開。該法適用於處理較濃的物流(>1000mg/m3),目前投資和運行成本等費用都高,尚處於實驗研究階段。
綜合以上各種工藝比選,針對大風量、低濃度有機廢氣,我司多采用的新型吸附--催化燃燒法對廢氣進行治理。
我公司對吸附—催化燃燒技術進行了廣泛的調查研究和實踐應用,選用國內先進的新型吸附材料--蜂窩狀活性炭和高活性貴金屬催化劑,精心設計、成功開發出JY係列有機廢氣淨化設備。ZAHB係列淨化設備的淨化效率、能耗、運行成本等主要性能指標均明顯優於同類產品,是國家重點環保實用技術項目。我公司已在多家噴漆、印刷、化學、化工及製鞋等行業的“VOC”氣體—揮發性有機廢氣的治理中成功地應用了ZAHB係列有機廢氣淨化設備,產生了優良的環境效益和社會效益。
